-SWP-F型大伸縮單型萬向聯軸器
特點及應用場合：軸承是易損件．為便于 換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

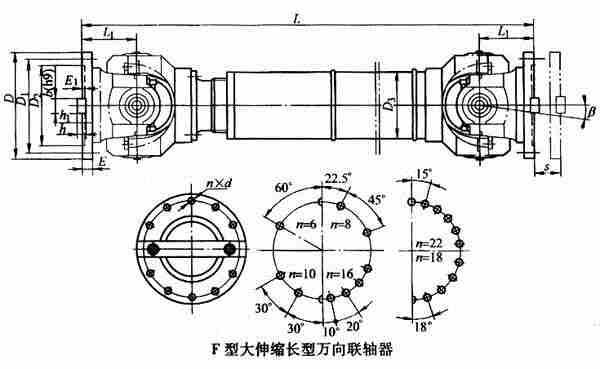

SWP F型大伸縮單型萬向聯軸器 基本參數和主要尺寸(JB/T 3241-2005) mm
型號 | 回轉直徑 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 伸縮量 S | 尺 寸 | 轉動慣量 kg.m2 | 質量 kg | ||||
Lmin | D3 | L1 | Lmin | 每增長 100 mm | Lmin | 每增長 100 mm | ||||||
SWP160F | 160 | 16 | 8 | ≤10 | 150 | 770 | 114 | 85 | 0.14 | 0.0059 | 51 | 2.1 |
SWP180F | 180 | 20 | 10 | ≤10 | 170 | 830 | 121 | 95 | 0.23 | 0.0072 | 64 | 2.3 |
SWP200F | 200 | 31.5 | 16 | ≤10 | 190 | 950 | 127 | 110 | 0.40 | 0.0114 | 88 | 3.4 |
SWP225F | 225 | 40 | 20 | ≤10 | 210 | 1070 | 152 | 130 | 0.66 | 0.0290 | 120 | 6.6 |
SWP250F | 250 | 63 | 31.5 | ≤10 | 220 | 1110 | 168 | 135 | 1.06 | 0.0407 | 158 | 7.3 |
SWP285F | 285 | 90 | 45 | ≤10 | 240 | 1270 | 194 | 150 | 2.24 | 0.0702 | 255 | 9.4 |
SWP315F | 315 | 140 | 63 | ≤10 | 270 | 1410 | 219 | 170 | 3.99 | 0.1144 | 344 | 12.0 |
SWP350F | 350 | 180 | 90 | ≤10 | 290 | 1540 | 245 | 185 | 6.90 | 0.1663 | 460 | 13.6 |
SWP390F | 390 | 250 | 112 | ≤10 | 315 | 1680 | 273 | 205 | 11.90 | 0.2695 | 600 | 18.0 |
SWP435F | 435 | 355 | 160 | ≤10 | 335 | 1880 | 299 | 235 | 22.41 | 0.3645 | 985 | 20.0 |
SWP480F | 480 | 450 | 224 | ≤10 | 350 | 2080 | 351 | 265 | 39.09 | 0.7028 | 1365 | 28.0 |
SWP550F | 550 | 710 | 315 | ≤10 | 360 | 2230 | 402 | 290 | 62.12 | 1.1842 | 1785 | 35.7 |
SWP600F | 600 | 1000 | 500 | ≤10 | 370 | 2800 | 450 | 360 | 100.48 | 1.7159 | 2403 | 40.5 |
SWP640F | 640 | 1250 | 630 | ≤10 | 380 | 2920 | 480 | 385 | 168.28 | 2.3080 | 3207 | 48.3 |
