-SWC-WF型無伸縮法蘭式萬向聯軸器
特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機
械，為滿足不同安裝型式要求，有七種結構型式：

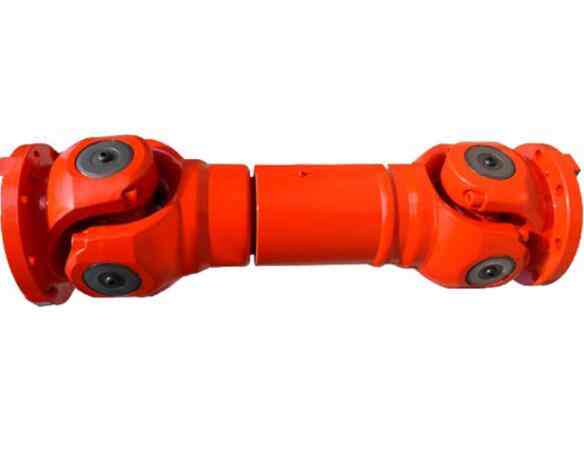

BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；

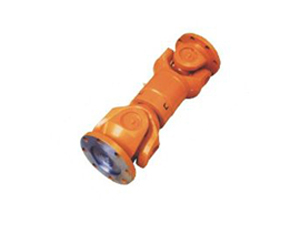

DH型--短伸縮焊接型；
CH型--長伸縮焊接型；

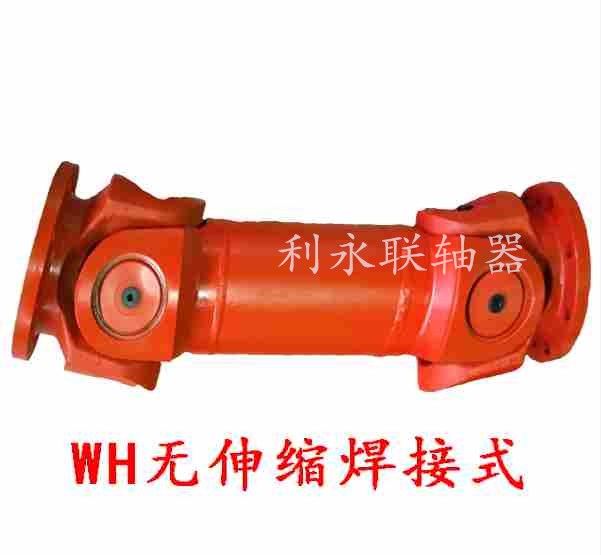

WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；

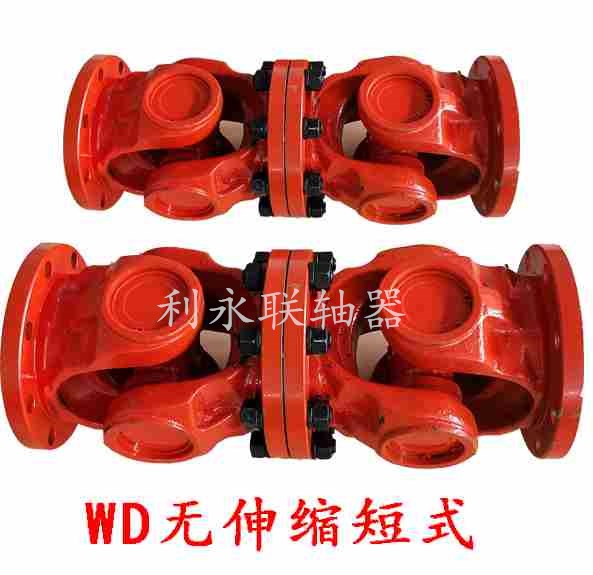

WD型--無伸縮短型；
WF型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 5519-91) mm
型號 | 回轉直徑 | 公稱轉矩 kN.m | 疲勞轉矩 kN.m | 軸線折角 | 尺寸 | 轉動慣量kg.m2 | 重量 kg | ||||
Lmin | D3 | Lm | Lmin | 每增長100mm | Lmin | 每增長100mm | |||||
SWC180WF | 180 | 12.5 | 6.3 | ≤25 | 560 | 114 | 110 | 0.248 | 0.0070 | 58 | 2.8 |
SWC225WF | 225 | 40 | 20 | ≤15 | 610 | 152 | 120 | 0.636 | 0.0234 | 93 | 4.9 |
SWC250WF | 250 | 63 | 31.5 | ≤15 | 715 | 168 | 140 | 1.352 | 0.0277 | 143 | 5.3 |
SWC285WF | 285 | 90 | 45 | ≤15 | 810 | 194 | 160 | 2.664 | 0.0510 | 220 | 6.3 |
SWC315WF | 315 | 125 | 63 | ≤15 | 915 | 219 | 180 | 4.469 | 0.0795 | 300 | 8.0 |
SWC350WF | 350 | 180 | 90 | ≤15 | 980 | 267 | 194 | 7.388 | 0.2219 | 412 | 15.0 |
SWC390WF | 390 | 250 | 125 | ≤15 | 1100 | 267 | 215 | 13.184 | 0.2219 | 588 | 15.0 |
SWC440WF | 440 | 355 | 180 | ≤15 | 1290 | 325 | 260 | 23.25 | 0.4744 | 880 | 21.7 |
SWC490WF | 490 | 500 | 250 | ≤15 | 1360 | 325 | 270 | 40.75 | 0.4744 | 1173 | 21.7 |
SWC550WF | 550 | 710 | 355 | ≤15 | 1510 | 426 | 305 | 68.48 | 1.3570 | 1663 | 34.0 |
SWC620WF | 620 | 1000 | 500 | ≤15 | 1690 | 426 | 340 | 127.53 | 1.3570 | 2332 | 34.0 |
